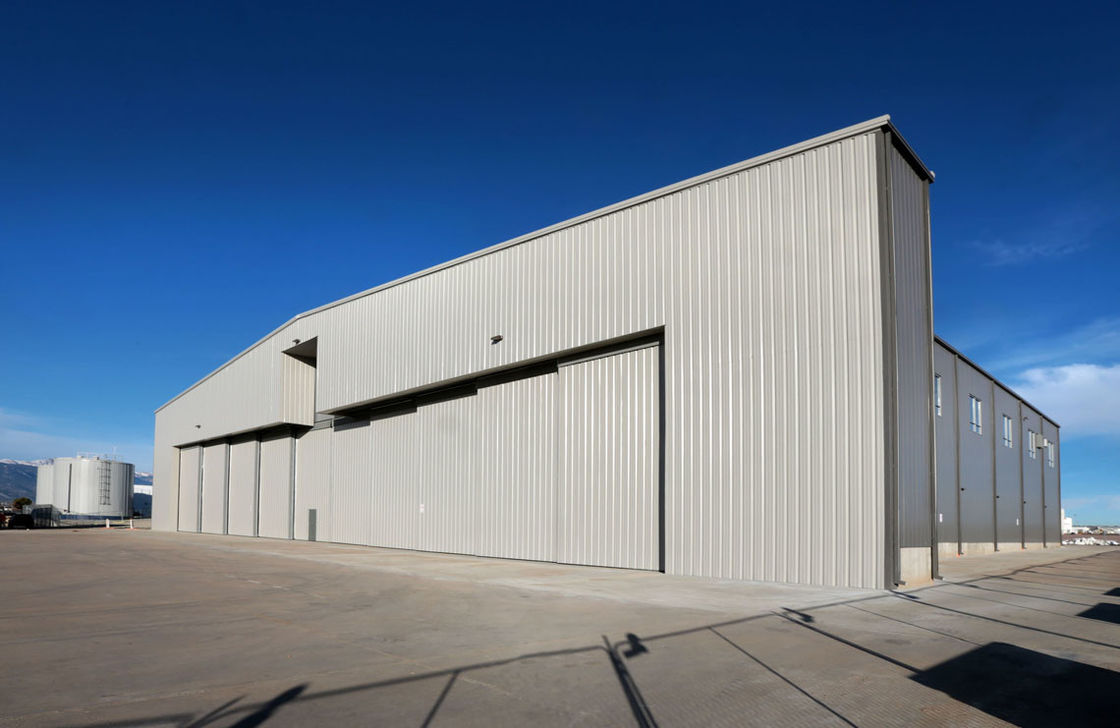

โครงสร้างเหล็กสูง โครงสร้างเครื่องบิน Prefab แฮงการ์เครื่องบินโลหะ

โครงสร้างเหล็กสูง สนับสนุน โลหะ แฮงการ์เครื่องบิน

อุปกรณ์และกระบวนการผลิตส่วน H ของ KXD
การตัดแผ่นเหล็ก→การประกอบส่วน H→การเชื่อมต่ออัตโนมัติ-การเสริมสร้างส่วน H→การประกอบ→การเชื่อมต่อด้วยมือ→การระเบิด-การทาสี→
การเก็บรักษา

I.การตัดแผ่นเหล็ก
แผ่นเหล็กส่วน H ควรตรวจสอบอีกครั้งโดยโรงงานและจะนําไปใช้ภายใต้เงื่อนไขของออกแบบและความต้องการที่กําหนดหลังจากการตรวจสอบการตัดแผ่นเหล็กควรมีเป้าหมายในการรับประกันคุณภาพและประหยัดวัสดุสําหรับกระบวนการแต่ละกระบวนการ เช่น การตัดแผ่น การประกอบแบบ Hองค์ประกอบการประกอบและการประกอบก่อน ควรดําเนินการโดยอาชีพการตั้งค่าออกแรงงานอย่างแม่นยําบนพื้นผิวการประมวลผลและการประกอบแผ่นตัวอย่าง.เพื่อรับรองความแม่นยําของมิติทางกณิตศาสตร์ของส่วนประกอบ ความอดทนของรูปร่างและตําแหน่ง มุมและพื้นผิวสัมผัสเพื่อการประกันคุณภาพการตัดพื้นผิวของแผ่น ultra-หนาถูกทําการทดสอบความแข็งของผิวแคบูไรส์ ก่อนการตัดการใช้แก๊สออกซิเจนเหลว 99% เพื่อรับประกันความเรียบและเรียบของพื้นผิวการตัดโดยไม่ต้องมีขีดขีดและสลักช่องตัดด้วยเครื่องตัดที่นําเข้าพิเศษ

ชื่ออุปกรณ์: เครื่องตัดไฟ CNC พกพา
หมายเลขรุ่น: CNCDG-1530
ลักษณะการใช้งาน: การตัดแผ่นเหล็ก ((5-100 มม ความหนาในการตัดแผ่น) การบานของขอบ มีประโยชน์ในอุปกรณ์ขนาดเล็กและเคลื่อนไหวง่ายส่วนใหญ่สําหรับการตัดส่วนประกอบขนาดเล็กปกติและไม่ปกติและ beveling ของแผ่น.

ชื่ออุปกรณ์:เครื่องตัดไฟตรง
เลขรุ่น:DZCG-4000A
ลักษณะการใช้งาน:การตัดแผ่นเหล็ก ((5-100mm ความหนาในการตัดแผ่น)ครับแผ่นแฟลนซ์ การตัดแผ่นเว็บ ความกว้างการตัดที่มีประสิทธิภาพ: 3200mm

ชื่ออุปกรณ์: เครื่องตัด CNC
เลขรุ่น: CNC-4000C
ลักษณะการใช้งาน:การตัดแผ่นเหล็ก ((5-100mm ความหนาในการตัดแผ่น)ครับแผ่นแฟลนจ์,การตัดแผ่นและส่วนประกอบที่ไม่ปกติ ความกว้างการตัดจริง: 3200mm

ชื่ออุปกรณ์: เครื่องเจาะระยะ
เลขรุ่น:Z3050*16/1
ลักษณะการใช้งาน: กว้างขวางการเจาะสูงสุด φ50mm, ส่วนใหญ่สําหรับการประมวลผลของหลุมเชื่อมลูกขัดส่วนประกอบ

ชื่ออุปกรณ์: เครื่องเจาะ
เลขรุ่น:JH21-400
ลักษณะการใช้งาน:ความดันขีดจํากัดสูงสุด 400 ตัน,โดยเฉพาะสําหรับการเจาะแผ่น, การเปล่ง, การบิดและการยืดระยะระยะ

ชื่ออุปกรณ์: เครื่องตัดผม
เลขรุ่น:Q11Y-25*2500
ลักษณะการใช้งาน:ความกว้างตัด 2500mm และความหนาตัด 3-25mm

ชุดเหล็กส่วน II.H
กระบวนการการประกอบตั้งขึ้นบนสายการผลิตส่วน H นําเข้า (4) ระบบการตั้งตําแหน่งไฮดรอลิกกดอย่างมั่นคงระหว่าง flange ด้านบน / ด้านล่างและแผ่น web ในตําแหน่งการปรับความพร้อมของแผ่น flange และความตั้งระหว่างแผ่น flange และเว็บและได้รับพวกเขาติดตั้งหลังจาก. การปั่นปั่นควรใช้ปั่นกันก๊าซ C02

ชื่ออุปกรณ์:เครื่องประกอบเหล็กส่วน H
รุ่นที่:Z20B
ลักษณะการใช้งาน:โดยเฉพาะสําหรับประกอบแบบ H ความกว้าง flange 150-800 มมความสูงของสาย 160-2000 มม.

III.การปั่นอัตโนมัติ
สารสแตนเลสส่วน H จะถูกยกขึ้นไปในเครื่องปั่นอัตโนมัติลอกดําน้ําแบบ gantry เพื่อปั่นกระบวนการปั่นควรดําเนินการตามลําดับปั่นที่กําหนดและปริมาตรการควบคุม.การทําความร้อนก่อน โดยใช้เครื่องทําความร้อนไฟฟ้า เป็นสิ่งที่จําเป็นสําหรับแผ่นของส่วนประกอบที่หนาเกินกรุณาดูเอกสารกระบวนการผสมผสานโรงงานสําหรับรายละเอียด.

ชื่ออุปกรณ์: เครื่องปั่นอัตโนมัติแบบลอกลมแบบแบบ gantry
เลขรุ่น: LHA5ZB
ลักษณะการใช้งาน:ส่วนใหญ่สําหรับการปั่นชุดของเหล็กส่วน H ที่มีส่วนตัดข้ามสูงสุดถึง 800mm × 2000mm

เครื่องเสริมเหล็กส่วน IV.H
กระบวนการเสริมเหล็กส่วน H: การแก้ไขความเรียบของ flange โดยใช้เครื่องเสริมเหล็กส่วน Hไฟไหม้-แก้ไขความตั้งตรงระหว่าง H แผ่นส่วน flange และแผ่นเว็บภายใต้สถานการณ์พิเศษและจากนั้นแก้ไขการบิดด้านของเหล็กส่วน H. อุณหภูมิไฟควรควบคุมภายใต้ช่วง 600 ~ 800 °C

ชื่ออุปกรณ์:เครื่องเสริมเหล็กส่วน H
เลขรุ่น: YTJ60B
ลักษณะการใช้งาน:โดยเฉพาะสําหรับการแก้ไขการปรับปรุงความบิดเบือนของแผ่นแผ่นเหล็กสแตนเลส I ช่วงหรือ H ช่วงระหว่างกระบวนการผสมผสาน ความกว้างของแผ่น 200-1000 มม., ความหนาของ flange≤ 60 มมความสูงของเว็บ ≥ 350 มม

ชื่ออุปกรณ์: เครื่องเสริมเครื่องบานส่วน H
เลขรุ่น:HYJ-800
ลักษณะการใช้งาน:ส่วนใหญ่สําหรับการแก้ไขการปรับปรุงความบิดเบือนของแผ่นแผ่น flange เหล็กส่วน I หรือ H ระหว่างกระบวนการผสมผสาน ความกว้าง flange 160-800mm ความหนา flange≤40mm ความสูงของ web≥160mm

V.การจําลองการประกอบส่วนประกอบ
1รู้จักภาพวาดของโรงงานและความต้องการทางเทคนิค
2ส่วนประกอบแบบต้องตรวจสอบใหม่โดยส่วนที่เกี่ยวข้อง หลังจากทําและเสร็จสิ้นส่วนประกอบแบบแล้วประกอบ
3- ค่าเพิ่มที่ถูกต้อง
4.ตรวจสอบส่วนประกอบหลังการประกอบครั้งแรก สําหรับส่วนประกอบหลายกลุ่ม ทําการประกอบก่อนสําหรับกลุ่มแรก แล้วทําการประกอบชุดหลังจากการทดสอบที่เหมาะสม

VI.การปั่นด้วยมือ

VII.การฉีดกระสุน
ชื่ออุปกรณ์: เครื่องฉีดกระสุน 10 หัว
เลขรุ่น: QH1525
ลักษณะการใช้งาน:ส่วนใหญ่สําหรับการฉีดกระสุนของสแตนเลสส่วนรวมถึงสแตนเลสส่วน H, สายสอดและแผ่นเหล็ก10หัวชน; ขนาดของเครื่อง:1500ครับ2500และสมาชิกที่ 1200ครับ2000ขนาดสามารถผ่านเครื่องจักรในครั้งเดียว; Sa2.5 เกรด

VIII.การทาสี
พื้นผิวของสมาชิกควรมีสีเรียบ, แบน, กระจ่างใสและเต็มที่โดยไม่ต้องแสดงการแตก, เปลือกและ pin holing. สีและความหนาเคลือบยังควรตอบสนองความต้องการการออกแบบหากไม่มีข้อจํากัด,มาตรฐานต่อไปนี้ควรถูกปฏิบัติ: ความหนา 150μmในห้อง 125μmภายนอก ความเบี่ยงเบนที่อนุญาตคือ -25μm ความเบี่ยงเบนที่อนุญาตของความหนาของแผ่นสีแห้งสําหรับการทาสีทุกครั้ง
2 ชั้นของพายเมอร์ ความหนา 40±5μm; สองชั้นของสีปลาย:ความหนาคือ 60±5μm

ชื่ออุปกรณ์: เครื่องฉีดไม่มีอากาศ
เลขรุ่น:CPQ9CA
ลักษณะการใช้งาน: ความจุที่มาจาก: 56 ลิตร/นาที,การบริโภคอากาศ: 50 ~ 1200 ลิตร/นาที1
