โรงงานผลิตโครงสร้างเหล็กช่าง

ชื่อโครงการ: โรงงานใหม่ โรงงานกล่องสองชิ้น

จํานวนชั้น, ความสูงและพื้นที่ของอาคาร: ชั้นแรกเหนือพื้นดินในโครงการนี้ ความสูงรวมของอาคารเหนือพื้นดินคือ 10.650m

ชั้นแรกมีความสูง 10.50 เมตร พื้นที่อาคารมี 20790.31 ตารางเมตร

รูปแบบโครงสร้างสถาปัตยกรรม: การรับใช้โครงสร้างเหล็กเบา โครงสร้างกรอบบางส่วน และอายุการใช้งานการออกแบบของโครงสร้างหลัก

จํากัด 50 ปี; ระดับความปลอดภัยโครงสร้างคือระดับ 2, ความเข้มข้นของการปรับปรุงความรุนแรงของแผ่นดินไหวคือ 7 องศา และการจัดกลุ่มแผ่นดินไหวแบบออกแบบคือ:

กลุ่มที่สามถูกออกแบบด้วยความเร่งพื้นฐาน 0.10g

ระดับความต้านทานไฟ: ส่วนบนพื้นมีระดับความต้านทานไฟระดับสอง

ผนังที่ไม่บรรทุกภาระของโครงสร้างเหล็กทําจากแผ่นเหล็กแผ่นผสมโพลีอุเรธาน และรากฐานของผนังภายนอกของโรงงานถูกยกขึ้นถึงความสูง

ต่ํากว่า 1.2 เมตร เป็นผนังคอนกรีตอากาศหนา 200 ตารางเมตร

กําแพงประกอบด้วยกระดาษประกอบจากผ้าแก้ว 100 มิลลิเมตร และแผ่นเหล็กที่มีโปรไฟล์ชั้นเดียว

แผ่นภายนอกของแผ่นผนังทําจากแผ่นเหล็กอัลลูมิเนียมปูนเคลือบโพรฟิล 0.7 มมหนา และแผ่นภายในทําจากแผ่นเหล็กอัลลูมิเนียมปูนเคลือบโพรฟิล 0.5 มมหนา

บอร์ด แผ่นภายในของผนังทําจากแผ่นเหล็กโปรไฟล์สีขาว 0.5 มิลลิเมตร ซึ่งติดตั้งอยู่ด้านในของ purlin

หลังคา 2: หลังคาโลหะ

1.0.6 หนา HV-470 ประเภท 360 องศาซ่อน buckle อลูมิเนียมซิงก์ชั้นภายนอกปัดแผ่นเหล็กสี (พื้นผิวภายนอกของหลังคาเป็นสีขาวเป็นนม)

สี)

2.100 โครงสร้างสแตนเลสสีชมพูหนา ultra-fine สีกระจกเฉพาะผ้าไหม felted กับแผ่นอัลลูมิเนียม veneer (ความหนาของส่วนใหญ่ไม่น้อยกว่า

16kg/m3, ความสามารถในการนําไฟฟ้าไม่เกิน 0.037w/mk)

3. สแตนเลสเรือนกระดาษเหล็กแบบเย็น

4.0.5 มิลลิเมตร 980 ประเภทเหล็กเหล็กกระปุกกรานบดสีภายใน (มีพื้นผิวสีขาวเป็นนม)

ผนังภายนอก 3: ผนังภายนอกแผ่นเหล็กสี, ใช้สําหรับผนังภายนอกของโครงสร้างเหล็กมากกว่า 1.2 เมตร

1.0.7mm หนาอลูมิเนียมยางเคลือบผนังสแตนเลส

2.100 โครงสร้างสแตนเลสสีชมพูหนา ultra-fine สีกระจกเฉพาะผ้าไหม felted กับแผ่นอัลลูมิเนียม veneer (ความหนาของส่วนใหญ่ไม่น้อยกว่า

16kg/m3, ความสามารถในการนําไฟฟ้าไม่เกิน 0.037w/mk)

3. สแตนเลสเรือนกระดาษเหล็กแบบเย็น

4.0ผนังสแตนเลสแบบโปรไฟล์เคลือบด้วยอะลูมิเนียมและซีนกความหนา.5 มิลลิเมตร (ผิวแผ่นภายในเป็นสีขาวเหมือนนม)

หลังจากการวางเสร็จสิ้น, หากฎสําหรับ bolts แอนเกอร์. ตําแหน่งอย่างเคร่งครัดตามแกนและความสูงที่ให้.

ค้นหากฎหมาย: มันจําเป็นต้องว่าโบลท์แอนเกอร์ทั้งหมดจะถูกจัดเรียงในตําแหน่ง, และหลังจากที่วางเสาเหล็กมันควรจะเป็นในเส้นตรง

การเชื่อมของโบลท์แอนเกอร์ควรเชื่อมกันอย่างมั่นคงในขณะที่รับประกันแกนและความสูงด้านล่างของสกรูและด้านล่างของbolt ควรถูกแสวงกันอย่างมั่นคงกับการเสริมหลัก.สั่นbolts สําหรับการตรวจสอบหลังจากการเชื่อมเสร็จสิ้น

การติดตั้งขั้วและเสาเหล็ก

เมื่อยกเสาเหล็ก มะเขือเทศพื้นฐานควรถูกปรับให้เรียบร้อยล่วงหน้า ในระหว่างการยก ไม่มีใครได้รับอนุญาตที่จะยืนภายในระยะการยกของเครนหลังจากที่เสาเหล็กมีพื้นฐานที่ผู้คนควรติดตั้งมัน แอนเกอร์เน็ตควรถูกกระชับ

การยกรางเหล็กหลังจากการประกอบ: หลังจากการสร้างรางสตาร์ / หนุนเสาเหล็กเสร็จสิ้น, รางเหล็กจะยกขึ้น

สายพานหลังคาถูกแยกออกและติดตั้งbolts ใช้แบบ Z สําหรับระยะที่ใหญ่และแบบ C สําหรับระยะที่เล็ก

ติดตั้งแผ่นหลังคา

การติดตั้งแผ่นผนังภายใน: แผนผนังเป็นขนานกับเสาเหล็ก และควรระวังว่าข้อเชื่อมระหว่างสองแผ่นไม่ใหญ่เกินไปเล็บที่แตะตัวเองควรตรง, บอร์ดควรเป็นเรียบและตรง, และระยะห่างระหว่างเล็บการแตะตัวเองควรเป็นสม่ําเสมอ

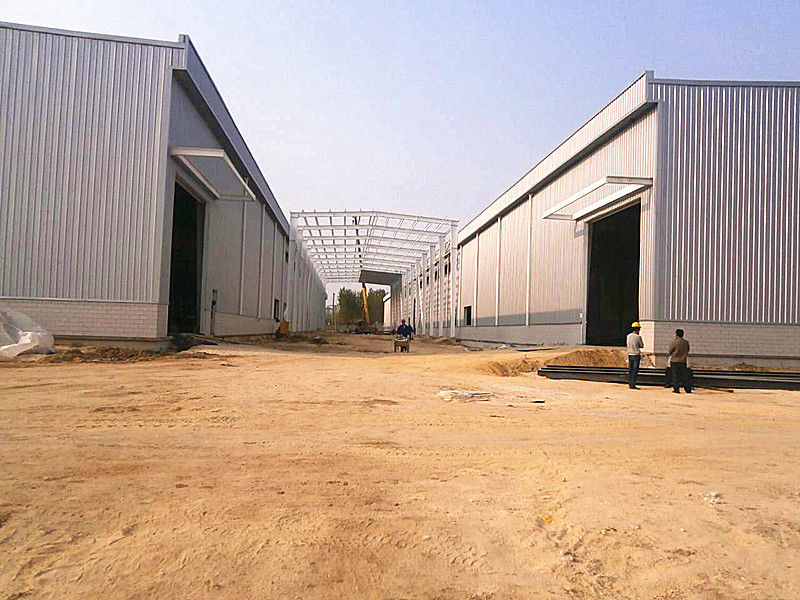

ภาพเสร็จ:
