อาคารที่ออกแบบก่อน

อาคารที่ออกแบบก่อนถูกกําหนดโดยปริมาตรทางกณิตศาสตร์ดังต่อไปนี้: ความกว้างอาคาร ความยาว ความสูงของ Eave ความชันของหลังคา ระยะหุ้นด้านข้าง ระยะหุ้นด้านท้ายและพื้นที่โครงกรอบหลักนอกจากนี้ภาระการออกแบบเป็นพารามิเตอร์พื้นฐาน.

ความยาวและความกว้างของอาคารถูกกําหนดโดยระยะทางระหว่างเส้นเหล็ก ขอบผิวขอบสุดของ girts และ purlins ถูกพิจารณาเป็นเส้นเหล็กยอดของพื้นที่ช่องกําแพงด้านข้างจะเท่ากับความยาวของอาคาร.

ความสูงของ Eave คือระยะทางจากระดับพื้นที่เสร็จสิ้นไปยังจุดตัดของสายเหล็กหลังคาและผนังข้าง

ความชันของหลังคาถูกกําหนดว่าเป็นอัตราส่วนระหว่างระยะทางตั้งและระยะทางราบของพื้นหลังคา510 ต่อ 10:10

เพื่ออธิบายระยะห่างของช่องผนังข้าง, ระยะห่างของคอลัมน์กรอบหลักที่จะอ้างอิงเริ่มจากเส้นเหล็กด้านหลังของผนังไปยังเส้นเหล็กด้านขวาของผนังวิธีเดียวกันหลังกําแพงปลายและหน้ากําแพงปลายช่องระยะที่จะได้รับจากเส้นเหล็กด้านซ้ายกําแพงด้านขวาเส้นเหล็กด้านขวา.

เฟรมหลัก:

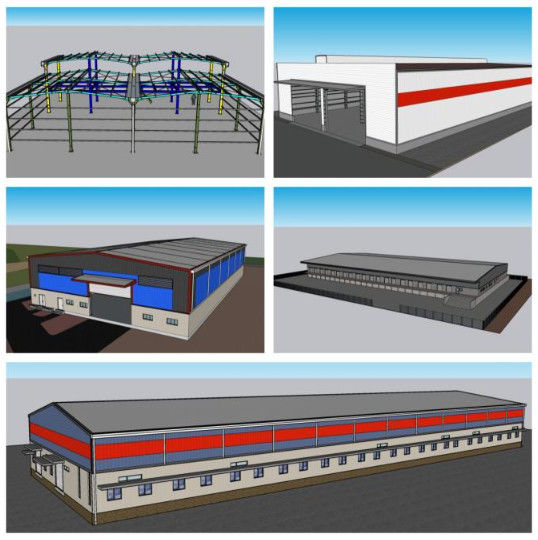

อาคารที่ได้รับการออกแบบก่อน ให้อิสระในการออกแบบอย่างสมบูรณ์แบบ เพื่อรองรับความต้องการของลูกค้าKXD ได้โดยเฉพาะเจาะจงพัฒนาหลายประเภทเพื่อให้บริการการปรับปรุงการปรับปรุงเศรษฐกิจสําหรับลูกค้าที่จะเลือกจาก, span, crane และความต้องการสถาปัตยกรรม

กรอบ

เมื่อความกว้างของอาคารต่ํากว่า 25 เมตร กรอบสเปนใสจะให้พื้นที่ทํางานที่ชัดเจนในอาคารโดยไม่หยุดยั้ง เมื่อความกว้างของอาคารมากกว่า 25 เมตรมันจะไม่เป็นทางเลือกทางเศรษฐกิจสําหรับลูกค้า.

สนามบินฮังเกอร์

ความกว้างของอาคารสามารถแตกต่างกันจาก 30m ถึง 90m ขึ้นอยู่กับจํานวนและประเภทของเครื่องบินสําหรับระยะยาวเกิน 60m, ระบบโครงสร้างสตริส-คอลัมน์กลายเป็นเศรษฐกิจมากขึ้น

กรอบหลายช่วง

การนําเสนอคอลัมน์ภายในทําให้มีช่วงเวลานานที่ใหญ่กว่าโดยไม่ต้องมีท่อน้ําฝนภายในและท่อน้ําฝน. การออกแบบประเภทนี้ปรับปรุงระยะห่างของอ่าว, น้ําหนักของอาคารและด้วยเหตุนี้ต้นทุน.

อาคาร Single Slope มีตัวเลือกแบบโมดูลแบบเดียวหรือหลายสเปน คอลัมน์ตรงหรือคอนเปอร์มีให้เลือก

อาคาร Multi Gable กําลังรักษาความสูงของริมที่ต่ําสําหรับอาคารที่กว้างมาก
